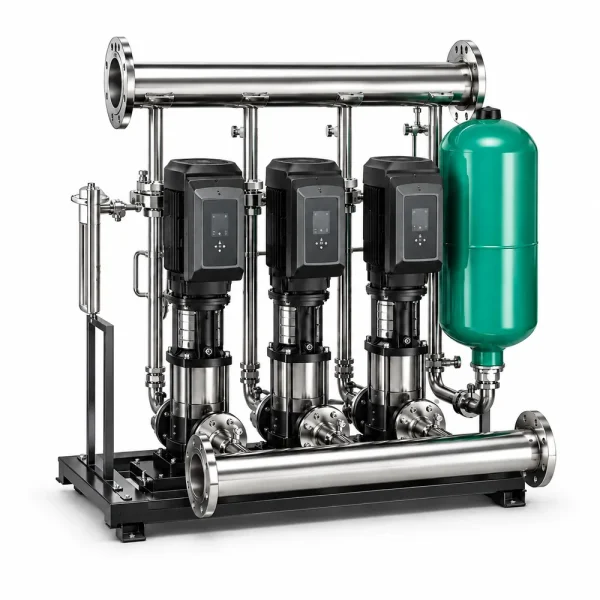

Máy bơm trục đứng ly tâm đa tầng cánh CDLF8-167/12/3-380V

Máy bơm trục đứng ly tâm đa tầng cánh CDLF8-167/12/3-380V là dòng bơm được thiết kế cho các hệ thống cần tạo cột áp cao nhưng vẫn duy trì lưu lượng phù hợp theo điểm làm việc. Model sử dụng động cơ công suất 7,5kW, nguồn điện 380V, lưu lượng công bố 8,0m³/h, cột áp tối đa Hmax 167m và kích thước họng hút – xả 50 × 50.

Với cấu trúc trục đứng kết hợp nhiều tầng cánh, CDLF8-167/12/3-380V phù hợp để khảo sát cho các hệ thống cấp nước tòa nhà cao tầng, tăng áp, bơm trung chuyển, nhà xưởng hoặc các tuyến đường ống có yêu cầu cột áp lớn. Tuy nhiên, việc lựa chọn cần dựa trên lưu lượng và tổng cột áp thực tế của hệ thống thay vì chỉ nhìn vào công suất hoặc Hmax.

Thông số kỹ thuật CDLF8-167/12/3-380V

Các thông số cho thấy CDLF8-167/12/3-380V thuộc nhóm bơm thiên về khả năng tạo cột áp cao. Hmax 167m là giá trị cột áp tối đa được cung cấp, nhưng không nên hiểu rằng máy vẫn duy trì lưu lượng 8,0m³/h tại đúng mức cột áp này.

Với máy bơm ly tâm, lưu lượng và cột áp có quan hệ theo đường đặc tính Q-H. Khi cột áp tăng, lưu lượng thực tế thường giảm. Vì vậy, cần xác định điểm làm việc của công trình trước khi lựa chọn model.

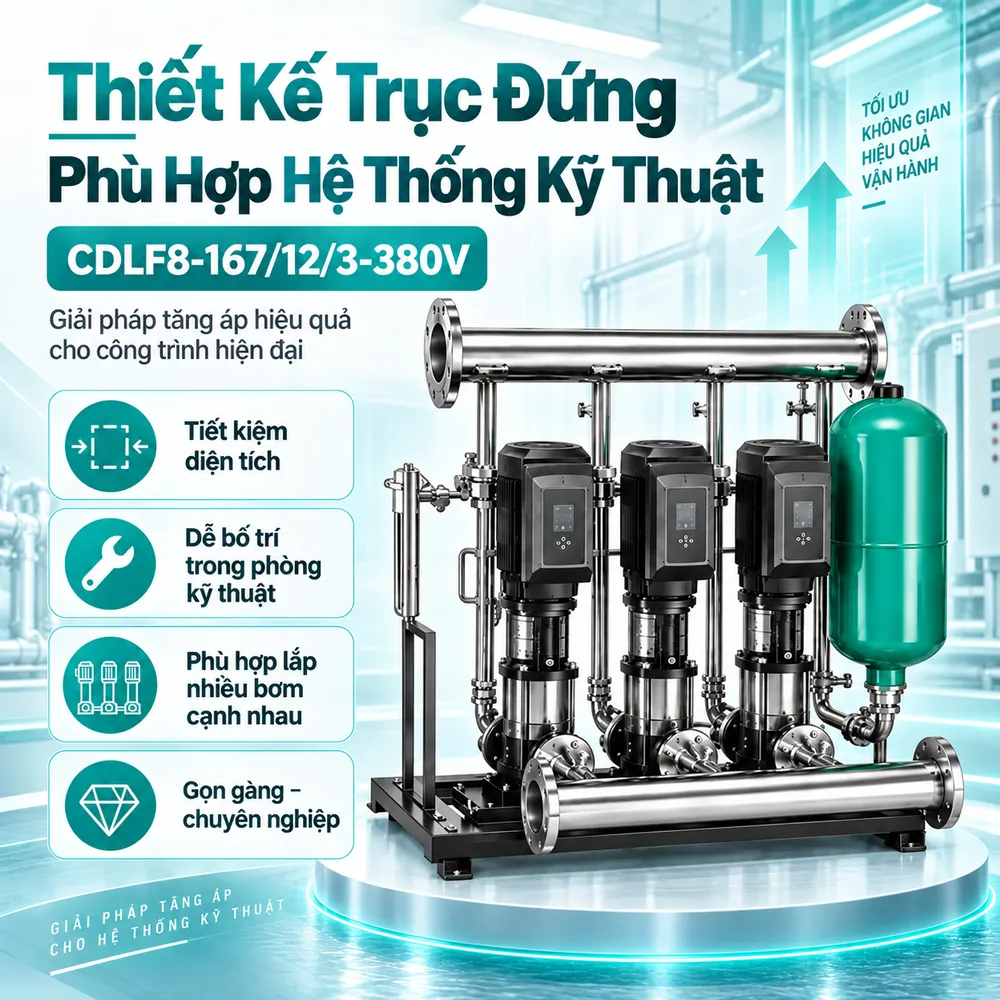

Thiết kế trục đứng phù hợp hệ thống kỹ thuật

CDLF8-167/12/3-380V sử dụng thiết kế trục đứng. Cấu trúc này giúp phần bơm phát triển theo phương thẳng đứng, nhờ đó giảm diện tích chiếm chỗ theo chiều ngang.

Đặc điểm này thuận tiện khi bố trí máy trong phòng kỹ thuật, trạm bơm hoặc cụm thiết bị có diện tích sàn giới hạn. Đây cũng là cấu hình thường được xem xét trong các hệ thống cần bố trí nhiều máy bơm cạnh nhau.

Tuy nhiên, khu vực lắp đặt vẫn cần đảm bảo đủ không gian để kiểm tra, tháo lắp và bảo trì thiết bị.

Cấu trúc đa tầng cánh hỗ trợ tạo cột áp cao

Điểm đáng chú ý của CDLF8-167/12/3-380V là nguyên lý ly tâm đa tầng cánh.

Dòng nước lần lượt đi qua nhiều cấp thủy lực. Mỗi tầng tiếp tục truyền thêm năng lượng cho chất lỏng, từ đó tổng cột áp của bơm được nâng lên qua các cấp.

Nhờ cấu trúc này, model đạt Hmax 167m, phù hợp để khảo sát cho những hệ thống có độ cao lớn hoặc tổn thất thủy lực đáng kể.

Tuy nhiên, cột áp hệ thống không chỉ là chiều cao thẳng đứng từ máy đến điểm xả. Khi tính toán cần xem thêm:

• Chiều dài đường ống.
• Đường kính ống.
• Số lượng co và tê.
• Van khóa.
• Van một chiều.
• Bộ lọc.
• Thiết bị trên đường nước.
• Áp suất còn cần duy trì tại điểm sử dụng.

Tổng hợp các yếu tố này mới cho ra cột áp làm việc thực tế.

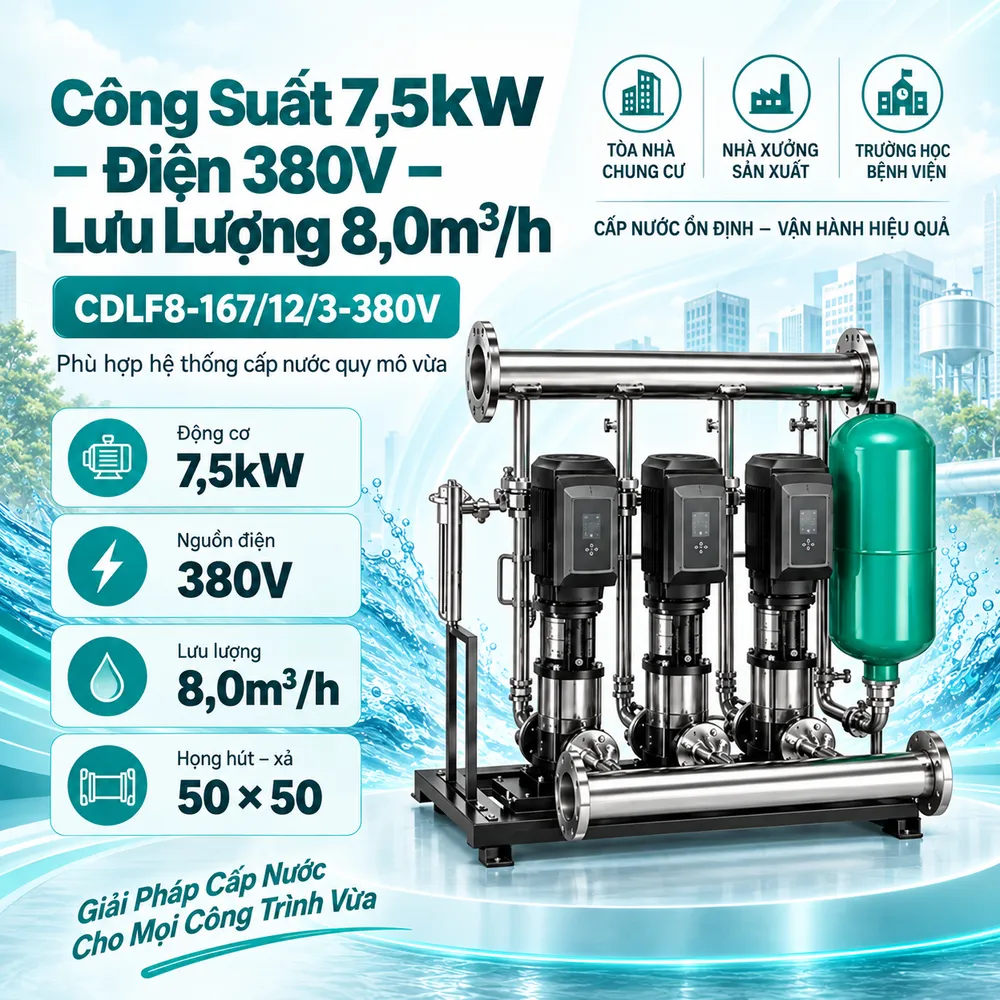

Công suất 7,5kW và nguồn điện 380V

Máy sử dụng động cơ công suất 7,5kW và nguồn điện 380V, phù hợp với các công trình đã có hệ thống điện ba pha như tòa nhà, nhà xưởng, khu sản xuất hoặc trạm kỹ thuật.

Với mức công suất này, việc thiết kế hệ thống điện cần được thực hiện phù hợp với dòng làm việc thực tế của động cơ.

Cần lựa chọn đúng:

• Dây dẫn điện.
• Thiết bị đóng cắt.
• Thiết bị bảo vệ.
• Hệ thống nối đất.
• Tủ điều khiển nếu sử dụng.

Nếu tích hợp biến tần, biến tần phải được lựa chọn phù hợp với động cơ và chế độ vận hành của máy.

Lưu lượng 8,0m³/h phù hợp cho hệ thống cần cột áp lớn

CDLF8-167/12/3-380V có lưu lượng công bố 8,0m³/h.

Mức lưu lượng này cho phép model được khảo sát trong những hệ thống cấp nước quy mô vừa nhưng cần cột áp cao. Đây là điểm khác biệt so với các máy có lưu lượng rất lớn nhưng chỉ làm việc ở cột áp thấp.

Lưu lượng thực tế tại đầu ra phụ thuộc trực tiếp vào tổng cột áp của hệ thống. Do đó, không nên sử dụng Q = 8m³/h như một giá trị cố định ở mọi điều kiện.

Khi thiết kế, nên sử dụng đường đặc tính Q-H của model để xác định lưu lượng mà máy có thể cung cấp tại cột áp vận hành dự kiến.

Họng hút – xả 50 × 50 và yêu cầu đường ống

Model sử dụng kích thước hút – xả 50 × 50 theo dữ liệu sản phẩm.

Đường kính ống cần được lựa chọn phù hợp với lưu lượng và vận tốc dòng nước. Không nên tự ý thu nhỏ đường ống ngay sát máy chỉ để tận dụng hệ thống cũ, bởi tiết diện nhỏ hơn có thể làm tăng tổn thất áp lực.

Đường ống cũng cần được cố định chắc chắn và có kết cấu đỡ độc lập. Không nên để toàn bộ trọng lượng hoặc lực cơ học của đường ống truyền trực tiếp lên thân bơm.

Ưu điểm của CDLF8-167/12/3-380V

Dựa trên thông số được cung cấp, model có một số điểm đáng chú ý:

• Thiết kế trục đứng giúp tiết kiệm diện tích lắp đặt.
• Cấu trúc đa tầng cánh phù hợp với hệ thống cần cột áp cao.
• Hmax 167m đáp ứng các bài toán có độ cao hoặc tổn thất lớn.
• Lưu lượng 8,0m³/h phù hợp với nhiều hệ thống cấp nước quy mô vừa.
• Nguồn điện 380V phù hợp với hệ thống điện công nghiệp và công trình.

Các đặc điểm trên cần được đánh giá cùng điểm làm việc thực tế trước khi quyết định.

Máy bơm trục đứng ly tâm đa tầng cánh CDLF8-167/12/3-380V có công suất 7,5kW, sử dụng điện 380V, lưu lượng 8,0m³/h, cột áp tối đa 167m và họng hút – xả 50 × 50. Cấu trúc trục đứng đa tầng cánh giúp model phù hợp để khảo sát cho các hệ thống cần cột áp cao như cấp nước tòa nhà, tăng áp, bơm trung chuyển và các công trình kỹ thuật.

Khách hàng có nhu cầu mua CDLF8-167/12/3-380V có thể liên hệ Máy Bơm Nước Long Diệp để được tư vấn theo lưu lượng, cột áp và điều kiện lắp đặt thực tế, đồng thời nhận báo giá theo từng thời điểm.
