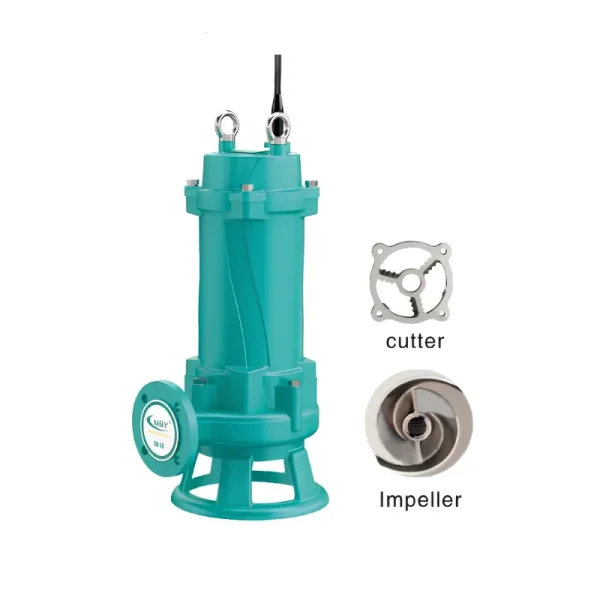

Máy bơm thả chìm MBY thân gang có dao chém rác 380V GNWQ 80GNWQ35-14-3/380V

Máy bơm thả chìm MBY thân gang có dao chém rác 380V GNWQ 80GNWQ35-14-3/380V là model sử dụng nguồn điện 3 pha, được thiết kế cho các hệ thống cần thoát nước có lẫn rác mềm hoặc tạp chất dạng sợi. Máy có công suất 3.0Kw, cột áp tối đa 14m, lưu lượng tối đa 35m³/h và kích thước hút xả 80 x 80mm.

Dưới góc nhìn của kỹ sư thiết kế hệ thống cấp thoát nước, model này phù hợp với những tuyến thoát cần lưu lượng khá lớn nhưng độ chênh không quá cao. Cụm dao chém rác giúp giảm nguy cơ rác mềm quấn vào phần quay, trong khi đầu xả 80mm hỗ trợ dẫn nước với lưu lượng lớn hơn các model dùng đường ống 50–65mm. Tuy nhiên, hiệu quả thực tế chỉ đạt tốt khi người thiết kế tính đúng tổng cột áp, lượng nước đầu vào, kích thước hố gom và chế độ vận hành.

Đánh giá đặc tính thủy lực của 80GNWQ35-14-3/380V

Bộ thông số Hmax 14m và Qmax 35m³/h cho thấy máy thiên về khả năng thoát nước nhanh ở cột áp thấp đến trung bình. Đây không phải model chuyên đẩy nước lên vị trí rất cao, nhưng có lợi thế về lượng nước xử lý trong mỗi giờ.

Trong hệ thống thoát nước, lưu lượng lớn giúp hạn chế tình trạng nước dâng nhanh trong hố gom khi lưu lượng đầu vào tăng đột ngột. Hmax 14m tạo khoảng áp lực để máy vượt qua chiều cao điểm xả và tổn thất trên đường ống.

Model phù hợp với bể kỹ thuật, hố thu, khu chăn nuôi, xưởng sản xuất hoặc khu vực trũng có tuyến xả tương đối gần. Nếu điểm xả cao hoặc đường ống quá dài, cần chuyển sang dòng có Hmax lớn hơn.

Công suất 3.0Kw có ý nghĩa gì khi thiết kế hệ thống?

Công suất 3.0Kw cung cấp năng lượng để máy tạo ra đặc tính lưu lượng và cột áp nêu trên. Tuy nhiên, công suất không phải thông số duy nhất quyết định khả năng làm việc.

Hai máy cùng công suất 3.0Kw có thể có đặc tính hoàn toàn khác nhau. Một model có thể đẩy cao hơn nhưng lưu lượng thấp, trong khi 80GNWQ35-14-3/380V ưu tiên lượng nước tối đa 35m³/h.

Khi thiết kế, kỹ sư cần đối chiếu công suất với điểm làm việc thực tế, không nên chọn máy chỉ vì thấy số Kw lớn. Nếu hệ thống có cột áp thấp và cần thoát nhanh lượng nước khá lớn, đặc tính của model này sẽ hợp lý hơn dòng chuyên áp cao.

Ngược lại, nếu nhu cầu chỉ vài mét khối mỗi giờ, sử dụng máy công suất 3.0Kw có thể làm tăng chi phí đầu tư và khó tối ưu chu kỳ vận hành.

Hmax 14m được tính như thế nào trong thực tế?

Hmax 14m là cột áp tối đa máy đạt được tại một điểm vận hành nhất định. Đây không phải độ cao mà máy vẫn duy trì đầy đủ lưu lượng 35m³/h.

Tổng cột áp thực tế gồm chiều cao từ mực nước thấp nhất trong hố gom đến điểm xả, cộng với tổn thất trên đường ống, co nối, van khóa, van một chiều và các đoạn thay đổi tiết diện.

Ví dụ, điểm xả cao 6m nhưng đường ống dài, nhiều co và có đoạn thu nhỏ thì tổng cột áp có thể tăng đáng kể. Khi đó, lưu lượng đầu ra sẽ thấp hơn mức Qmax.

Để hệ thống vận hành ổn định, không nên bố trí máy thường xuyên làm việc sát Hmax 14m. Cần có khoảng dự phòng để bù cho cặn bám, thay đổi mực nước và tổn thất phát sinh theo thời gian.

Qmax 35m³/h có đáp ứng hố gom lớn không?

Qmax 35m³/h tương đương khoảng 35.000 lít nước mỗi giờ tại vùng đạt lưu lượng cực đại. Đây là mức lưu lượng khá, phù hợp với hố gom có lượng nước phát sinh từ nhỏ đến trung bình.

Khi lựa chọn, cần so sánh lưu lượng máy với lượng nước chảy vào hố trong giờ cao điểm. Nếu lưu lượng đầu vào gần bằng hoặc lớn hơn lưu lượng thực tế của máy, mực nước vẫn có thể tiếp tục tăng dù thiết bị đang hoạt động.

Không nên lấy Qmax làm lưu lượng vận hành cố định. Lượng nước thực tế còn phụ thuộc vào tổng cột áp, kích thước đường ống, tình trạng van và mức độ thông thoáng của đầu hút.

Với hệ thống quan trọng, nên có khoảng dự phòng lưu lượng hoặc bố trí hai máy chạy luân phiên. Phương án này giúp giảm rủi ro khi một máy cần bảo dưỡng.

Hmax 14m và Qmax 35m³/h có đạt đồng thời không?

Hmax 14m và Qmax 35m³/h là hai giá trị cực đại xuất hiện tại những điểm vận hành khác nhau. Máy không thể vừa đạt đủ cột áp 14m vừa duy trì đầy đủ lưu lượng 35m³/h trong cùng một điều kiện.

Khi cột áp tăng, lưu lượng đầu ra giảm. Ngược lại, Qmax thường đạt được khi lực cản của hệ thống ở mức thấp.

Hmax và Qmax không đạt đồng thời. Đây là nguyên tắc quan trọng khi tính thời gian thoát nước và dung tích hố gom.

Muốn xác định lượng nước thực tế, cần tính tổng cột áp rồi đối chiếu với đường đặc tính của máy. Nếu chưa có biểu đồ đặc tính, hai thông số cực đại chỉ nên dùng để sàng lọc model ban đầu.

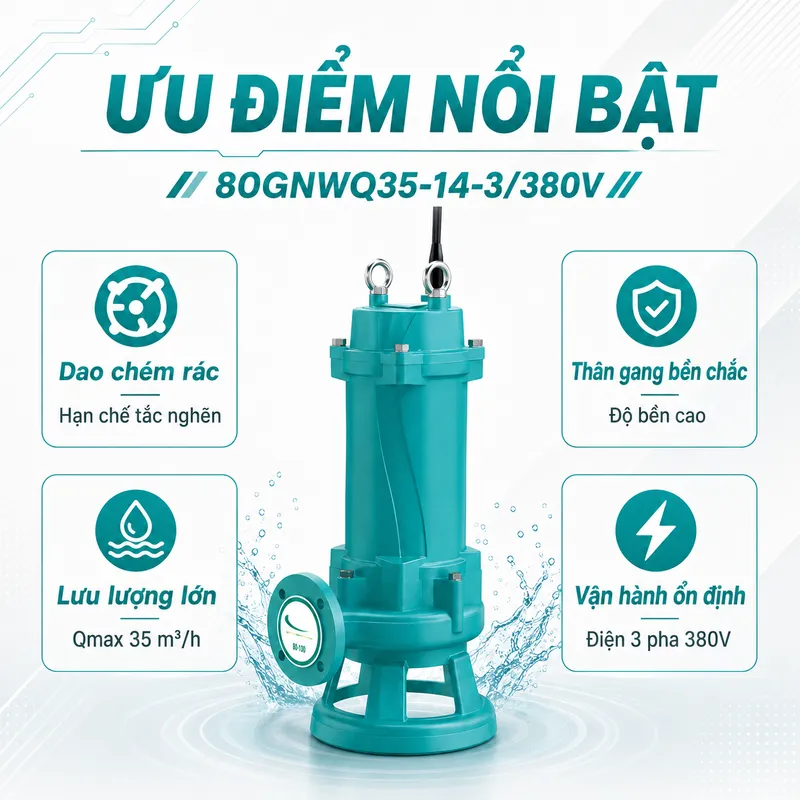

Dao chém rác hỗ trợ hệ thống thoát nước ra sao?

Dao chém rác giúp cắt nhỏ một số loại tạp chất mềm trước khi chúng đi sâu vào cụm thủy lực. Đây là đặc điểm hữu ích trong hố gom có cỏ mềm, sợi, túi mỏng hoặc tạp chất hữu cơ.

So với máy bơm nước sạch, dòng GNWQ phù hợp hơn với môi trường có nguy cơ quấn rác. Nhờ đó, hệ thống giảm số lần phải kéo máy lên vệ sinh và hạn chế gián đoạn vận hành.

Tuy nhiên, dao chém không có khả năng nghiền mọi vật liệu. Đá, kim loại, gỗ cứng, vải dày hoặc vật rắn lớn có thể làm kẹt dao, hỏng cánh hoặc khiến động cơ quá tải.

Trong thiết kế, nên bố trí song chắn rác thô trước hố bơm nếu nguồn nước có nhiều vật lớn. Dao chém nên được xem là lớp hỗ trợ xử lý rác mềm, không phải lớp bảo vệ duy nhất.

Đường ống 80 x 80mm cần bố trí như thế nào?

Máy có kích thước hút xả 80 x 80mm. Đường ống nên được lựa chọn đồng bộ với thông số này để hạn chế tổn thất ma sát và duy trì khả năng thoát nước.

Nếu thu nhỏ đường ống quá nhiều, vận tốc dòng nước tăng và lực cản lớn hơn. Khi đó, phần cột áp của máy bị tiêu hao trên tuyến ống, khiến lưu lượng tại điểm xả giảm.

Tuyến đẩy nên được bố trí ngắn, thẳng và hạn chế co gấp. Van một chiều cần được lắp để ngăn nước chảy ngược khi máy dừng, còn van khóa giúp cô lập tuyến khi bảo trì.

Đường ống phải có giá đỡ độc lập, không để toàn bộ trọng lượng tác động lên đầu xả của máy. Với nước có tạp chất, nên bố trí đoạn nối tháo nhanh để thuận tiện vệ sinh khi cần.

Thiết kế hố gom cho model này

Hố gom cần đủ dung tích để hạn chế máy đóng ngắt quá nhiều lần trong thời gian ngắn. Nếu hố quá nhỏ, nước vừa dâng đã kích hoạt máy và nhanh chóng xuống mức ngắt, làm chu kỳ khởi động lặp lại liên tục.

Vị trí đặt máy nên tránh dòng nước chảy trực tiếp với vận tốc lớn vì có thể gây rung hoặc làm rác dồn quanh đầu hút. Phần đáy hố nên có khu vực lắng riêng để hạn chế bùn cặn đi vào máy.

Thiết bị cần được kê hoặc treo cách đáy một khoảng hợp lý. Không để đầu hút bị vùi trong bùn hoặc nằm ngay tại vị trí tập trung cát, đá và vật cứng.

Nếu hệ thống cần độ tin cậy cao, có thể bố trí hai máy theo chế độ luân phiên và hỗ trợ lẫn nhau khi mực nước tăng cao.

Nguồn điện 380V và hệ thống điều khiển

80GNWQ35-14-3/380V sử dụng nguồn điện 3 pha 380V, không đấu trực tiếp vào nguồn điện dân dụng 220V. Công trình cần có tủ điều khiển phù hợp với động cơ 3.0Kw.

Tủ điện nên có aptomat, bảo vệ quá tải, chống mất pha, chống rò và hệ thống tiếp địa đúng kỹ thuật. Dây dẫn phải đủ tiết diện theo công suất, chiều dài tuyến điện và điều kiện thi công.

Trước khi thả máy xuống nước, kỹ thuật viên cần đo điện trở cách điện, kiểm tra thứ tự pha và xác nhận chiều quay động cơ. Nếu quay sai chiều, lưu lượng và cột áp có thể giảm dù máy vẫn hoạt động.

Đối với hệ thống tự động, nên bố trí phao hoặc cảm biến mực nước. Khoảng cách giữa mức bật và mức tắt cần đủ lớn để hạn chế đóng ngắt liên tục.

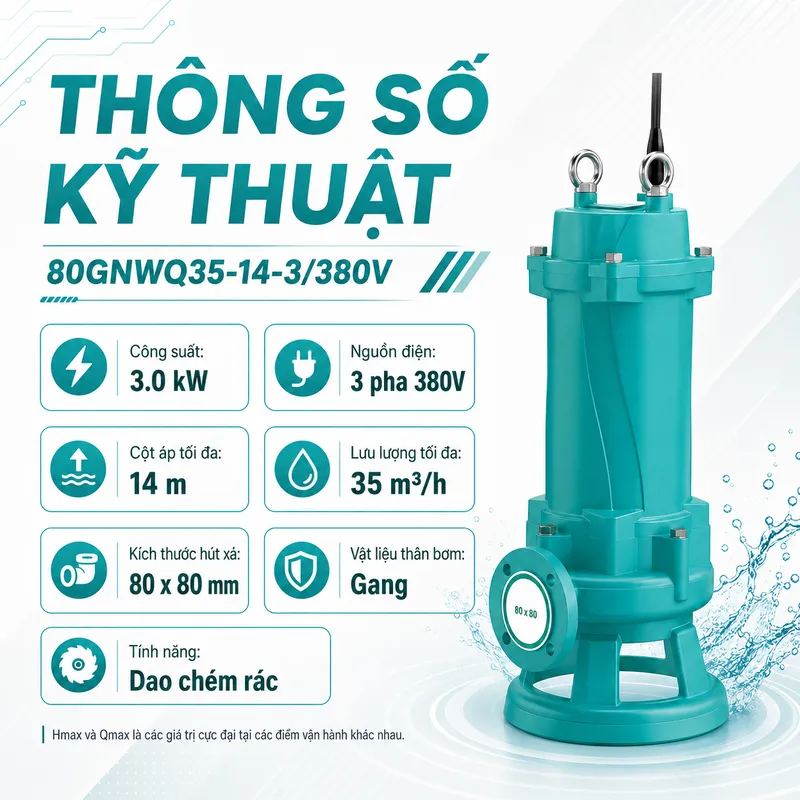

Bảng thông số kỹ thuật 80GNWQ35-14-3/380V

Lưu ý kỹ thuật: Hmax 14m và Qmax 35m³/h là các thông số cực đại tại những điểm vận hành khác nhau. Máy không đạt đồng thời cột áp tối đa và lưu lượng tối đa trong cùng một điều kiện.

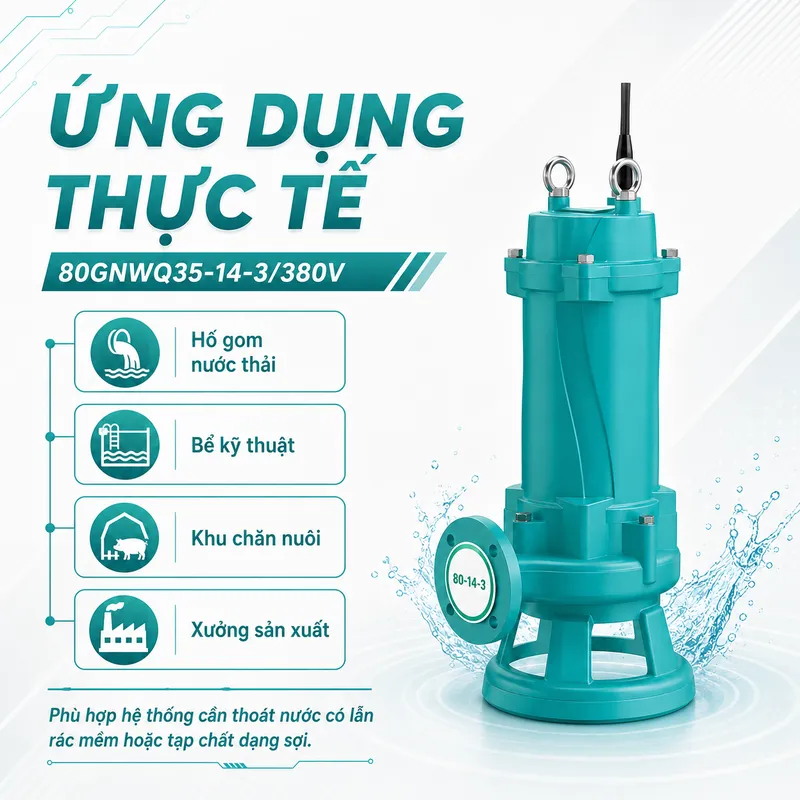

Các ứng dụng phù hợp với 80GNWQ35-14-3/380V

Model này có thể được cân nhắc cho các nhu cầu như:

• Thoát nước tại hố gom có lẫn rác mềm.
• Bơm nước trong bể kỹ thuật.
• Thoát nước tại khu chăn nuôi.
• Chuyển nước ở xưởng hoặc khu sản xuất.
• Hạ mực nước tại khu vực trũng.
• Bơm nước có lẫn cỏ mềm hoặc tạp chất dạng sợi.
• Lắp đặt trong hệ thống sử dụng điện 3 pha 380V.

Máy phát huy tốt khi tổng cột áp thấp hơn Hmax 14m, lượng nước cần xử lý nằm trong phạm vi của model và đường ống 80mm được bố trí đúng kỹ thuật.

Lưu ý khi lắp đặt và nghiệm thu hệ thống

Sau khi lắp, cần chạy thử để kiểm tra chiều quay, dòng điện, độ rung, tiếng ồn và lượng nước tại đầu xả. Nếu nước ra yếu, nên kiểm tra thứ tự pha, trạng thái van, đường ống và cặn quanh phần hút.

Máy phải được nâng hạ bằng xích, dây cáp hoặc tay quai phù hợp. Tuyệt đối không kéo thiết bị bằng dây điện vì có thể làm hỏng lớp cách điện và gây nguy cơ rò điện.

Nếu máy rung mạnh hoặc phát tiếng kêu lạ, cần dừng để kiểm tra cụm dao. Không nên tiếp tục vận hành khi có dấu hiệu dao bị kẹt.

Trước khi vệ sinh hoặc tháo máy, phải ngắt hoàn toàn nguồn điện và bảo đảm thiết bị không thể khởi động ngoài ý muốn.

Liên hệ Máy Bơm Nước Long Diệp để thiết kế hệ thống phù hợp

Máy bơm thả chìm MBY thân gang có dao chém rác 380V GNWQ 80GNWQ35-14-3/380V phù hợp với hệ thống cần lưu lượng khá lớn, cột áp trung bình, đường ống 80mm và khả năng hỗ trợ xử lý rác mềm. Hiệu quả thực tế phụ thuộc vào tổng cột áp, dung tích hố gom, lưu lượng đầu vào và cách bố trí thiết bị.

Hãy liên hệ maybomnuoclongdiep để đội ngũ kỹ thuật của Máy Bơm Nước Long Diệp hỗ trợ tính lưu lượng, thiết kế hố gom, lựa chọn đường ống và kiểm tra phương án điều khiển. Thiết kế đúng ngay từ đầu sẽ giúp hệ thống thoát nước ổn định, giảm nguy cơ tắc nghẽn và thuận tiện hơn trong quá trình bảo trì.
