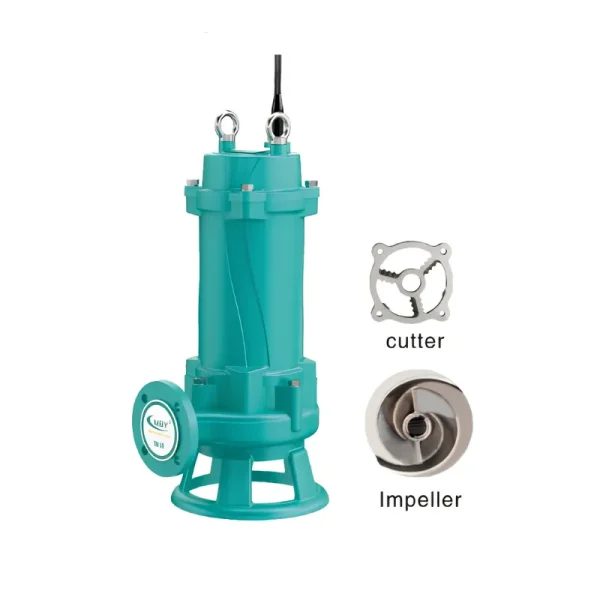

Máy bơm thả chìm MBY thân gang có dao chém rác 380V GNWQ 65GNWQ45-17-4/380V

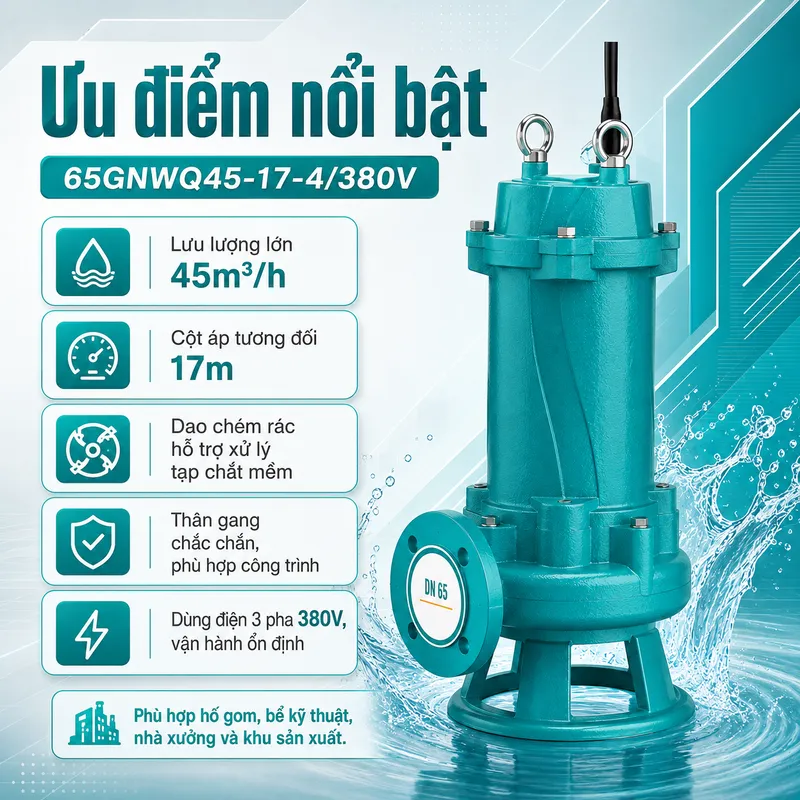

Máy bơm thả chìm MBY thân gang có dao chém rác 380V GNWQ 65GNWQ45-17-4/380V là model sử dụng nguồn điện 3 pha, được thiết kế cho các hạng mục cần thoát nước có lẫn rác mềm hoặc tạp chất dễ gây vướng. Máy có công suất 4.0Kw, cột áp tối đa 17m, lưu lượng tối đa 45m³/h và kích thước hút xả 65 x 65mm.

Dưới góc nhìn của đơn vị thi công công trình, model này có lợi thế ở khả năng kết hợp lưu lượng lớn với cột áp tương đối. Máy thích hợp cho hố gom, bể kỹ thuật, khu sản xuất, công trình xây dựng hoặc khu vực cần hạ mực nước nhanh. Cụm dao chém rác hỗ trợ xử lý một số loại tạp chất mềm, qua đó giảm nguy cơ quấn rác vào phần quay. Tuy nhiên, để bàn giao một hệ thống hoạt động đúng yêu cầu, đơn vị thi công phải tính đồng bộ từ hố đặt máy, đường ống, tủ điện đến phương án nâng hạ và bảo trì.

Đơn vị thi công nên chọn model này cho công trình nào?

65GNWQ45-17-4/380V phù hợp với công trình có lượng nước phát sinh khá lớn, trong khi điểm xả nằm ở độ cao thấp đến trung bình. Qmax 45m³/h giúp máy xử lý nước nhanh hơn các model chỉ đạt 25–35m³/h, còn Hmax 17m tạo thêm khả năng vượt qua độ chênh và tổn thất trên tuyến ống.

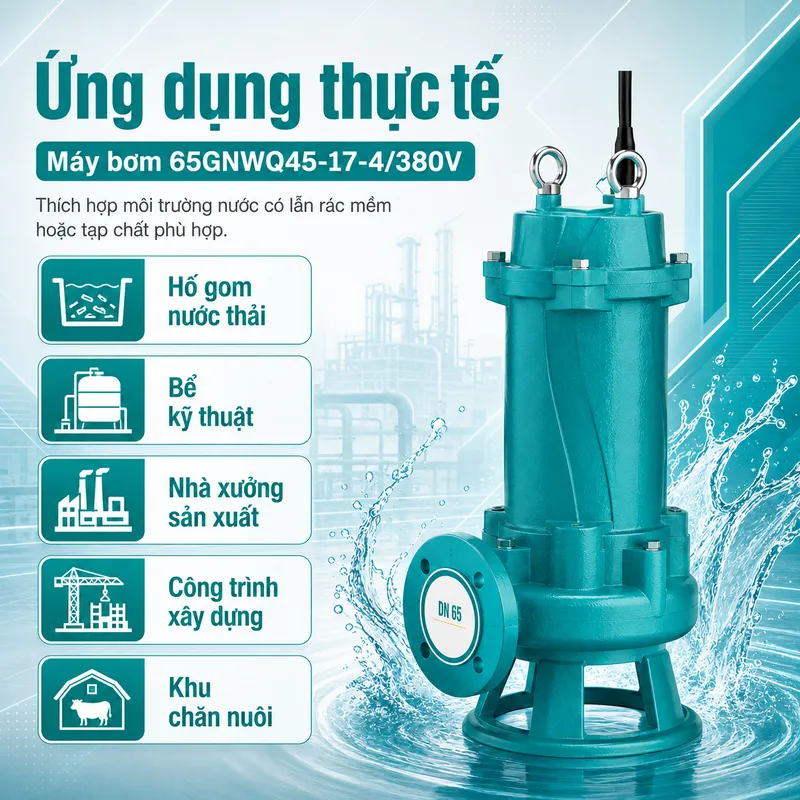

Máy có thể được cân nhắc cho hố gom nước tại nhà xưởng, khu chăn nuôi, bể kỹ thuật, tầng hầm, khu sản xuất hoặc vị trí thi công có nước lẫn rác mềm. Nguồn điện tại công trình phải là điện 3 pha 380V.

Nếu nước chứa nhiều đá, kim loại, vải dày hoặc vật rắn lớn, đơn vị thi công cần bố trí song chắn rác hoặc chuyển sang dòng máy chuyên xử lý tạp chất tương ứng.

Công suất 4.0Kw ảnh hưởng thế nào đến phương án thi công?

Công suất 4.0Kw cho thấy máy cần được đấu nối bằng hệ thống điện chuyên nghiệp, không sử dụng trực tiếp nguồn điện dân dụng 220V. Khi lập phương án thi công, cần kiểm tra khả năng cấp điện, tiết diện dây dẫn, tủ điều khiển và thiết bị bảo vệ.

So với các model 2.2Kw hoặc 3.0Kw, phiên bản 4.0Kw có khả năng đáp ứng lưu lượng lớn hơn và duy trì cột áp ở mức tương đối. Tuy nhiên, công suất cao hơn chỉ mang lại hiệu quả khi hệ thống thực sự cần Qmax 45m³/h và Hmax 17m.

Nếu hố gom nhỏ, nước phát sinh ít hoặc tuyến xả rất gần, máy công suất thấp hơn có thể kinh tế hơn. Ngược lại, nếu chọn máy thiếu lưu lượng, nước có thể tiếp tục dâng ngay cả khi thiết bị đang hoạt động.

Đơn vị thi công nên lựa chọn theo điểm làm việc thực tế, không nên chốt model chỉ dựa trên công suất động cơ.

Hmax 17m cần được tính trong hồ sơ kỹ thuật ra sao?

Hmax 17m là cột áp tối đa máy đạt được tại một điểm vận hành nhất định. Đây không phải chiều cao mà máy vẫn duy trì đầy đủ lưu lượng 45m³/h.

Tổng cột áp của công trình gồm chiều cao từ mực nước thấp nhất trong hố đến điểm xả, cộng với tổn thất trên đường ống, co nối, van khóa, van một chiều và các đoạn thay đổi tiết diện.

Ví dụ, điểm xả cao 8m nhưng tuyến ống dài, có nhiều co 90 độ và bị thu nhỏ đường kính thì tổng cột áp thực tế có thể cao hơn đáng kể. Khi đó, lưu lượng tại đầu xả giảm so với Qmax.

Để hệ thống vận hành ổn định, không nên bố trí máy thường xuyên làm việc sát Hmax 17m. Cần có khoảng dự phòng để bù tổn thất tăng thêm sau thời gian sử dụng.

Qmax 45m³/h đáp ứng tốc độ thoát nước thế nào?

Qmax 45m³/h tương đương khoảng 45.000 lít nước mỗi giờ tại vùng đạt lưu lượng cực đại. Đây là mức lưu lượng khá lớn, phù hợp với hố gom có lượng nước chảy vào nhanh hoặc công trình cần hạ mực nước trong thời gian ngắn.

Khi thiết kế, cần so sánh lưu lượng máy với lưu lượng nước đầu vào tại thời điểm cao nhất. Nếu nước chảy vào hố nhanh hơn khả năng bơm thực tế, mực nước vẫn có thể tiếp tục dâng dù máy đang chạy.

Qmax không phải lưu lượng cố định tại mọi công trình. Lượng nước tại đầu xả còn phụ thuộc vào chiều cao, đường ống, tình trạng van và mức độ thông thoáng của phần hút.

Không nên lấy dung tích hố chia trực tiếp cho 45m³/h để tính thời gian bơm. Cần xác định lưu lượng tại tổng cột áp thực tế trước khi chốt dung tích hố và chu kỳ vận hành.

Hmax 17m và Qmax 45m³/h có đạt đồng thời không?

Hmax 17m và Qmax 45m³/h là hai giá trị cực đại xuất hiện tại những điểm vận hành khác nhau. Máy không thể vừa đạt đủ cột áp 17m vừa duy trì đầy đủ lưu lượng 45m³/h trong cùng một điều kiện.

Khi cột áp tăng, lưu lượng tại đầu xả giảm. Ngược lại, Qmax thường xuất hiện khi tổng lực cản của hệ thống ở mức thấp.

Hmax và Qmax không đạt đồng thời. Đây là nguyên tắc bắt buộc phải được tính đến khi thiết kế và nghiệm thu hệ thống.

Muốn xác định lượng nước thực tế, đơn vị thi công cần tính tổng cột áp rồi đối chiếu với đường đặc tính của máy. Hai thông số cực đại chỉ nên dùng để sàng lọc model ban đầu.

Dao chém rác hỗ trợ công trình như thế nào?

Cụm dao chém rác hỗ trợ cắt nhỏ một số loại tạp chất mềm trước khi chúng đi sâu vào phần thủy lực. Tính năng này phù hợp với hố gom có cỏ mềm, sợi, túi mỏng hoặc tạp chất hữu cơ dễ quấn.

So với máy bơm nước sạch thông thường, dòng GNWQ giúp giảm nguy cơ rác quấn vào phần quay và hạn chế số lần phải kéo máy lên vệ sinh. Điều này đặc biệt hữu ích tại công trình khó tiếp cận hoặc cần duy trì thoát nước liên tục.

Tuy nhiên, dao chém không thể nghiền mọi loại vật liệu. Đá, kim loại, gỗ cứng, vải dày hoặc vật rắn lớn có thể làm kẹt dao, hỏng cánh hoặc khiến động cơ quá tải.

Nếu nguồn nước có nhiều vật lớn, đơn vị thi công nên bố trí song chắn rác thô trước hố máy. Dao chém chỉ nên được xem là lớp hỗ trợ xử lý tạp chất mềm.

Đường ống 65 x 65mm cần thi công ra sao?

Máy có kích thước hút xả 65 x 65mm. Đường ống nên được lựa chọn đồng bộ với thông số này để hạn chế tổn thất ma sát và duy trì lưu lượng.

Nếu thu nhỏ đường ống quá nhiều, vận tốc dòng nước tăng và lực cản lớn hơn. Khi đó, lượng nước tại điểm xả giảm, máy phải chạy lâu hơn và công trình khó đạt lưu lượng thiết kế.

Tuyến đẩy nên được bố trí ngắn và thẳng trong phạm vi có thể. Các đoạn co gấp, thu nhỏ đột ngột hoặc phụ kiện không cần thiết cần được hạn chế.

Van một chiều giúp ngăn nước chảy ngược khi máy dừng, còn van khóa hỗ trợ cô lập tuyến khi bảo trì. Đường ống phải có giá đỡ riêng, không để toàn bộ trọng lượng tác động lên đầu xả của máy.

Thiết kế hố gom và vị trí đặt máy

Hố gom cần đủ dung tích để hạn chế máy đóng ngắt liên tục. Nếu hố quá nhỏ, máy có thể khởi động và dừng nhiều lần trong thời gian ngắn, làm tăng tải cho động cơ và thiết bị điện.

Máy nên được kê hoặc treo cách đáy một khoảng phù hợp. Không đặt trực tiếp thiết bị vào lớp bùn dày, khu vực tập trung đá hoặc vị trí có vật cứng rơi xuống.

Dòng nước đầu vào không nên xả trực tiếp với vận tốc lớn vào thân máy. Cách bố trí không phù hợp có thể làm thiết bị rung, nghiêng hoặc khiến rác tập trung quanh phần hút.

Vị trí lắp phải thuận tiện cho nâng hạ. Đơn vị thi công cần bố trí xích, dây cáp hoặc ray dẫn hướng nếu công trình yêu cầu kéo máy lên bảo trì thường xuyên.

Tủ điện 380V cần có những thiết bị bảo vệ nào?

65GNWQ45-17-4/380V sử dụng nguồn điện 3 pha 380V, không đấu trực tiếp vào điện dân dụng 220V. Tủ điều khiển phải phù hợp với động cơ công suất 4.0Kw.

Hệ thống điện nên có aptomat, bảo vệ quá tải, chống mất pha, chống rò và tiếp địa đúng kỹ thuật. Dây dẫn phải đủ tiết diện theo dòng làm việc, chiều dài tuyến điện và điều kiện thi công.

Trước khi đưa máy xuống nước, kỹ thuật viên cần đo điện trở cách điện, kiểm tra thứ tự pha và xác nhận chiều quay động cơ. Nếu quay sai chiều, máy vẫn có thể chạy nhưng lưu lượng và cột áp giảm rõ rệt.

Với hệ thống tự động, nên lắp phao hoặc cảm biến mực nước. Khoảng cách giữa mức bật và mức tắt cần đủ lớn để hạn chế đóng ngắt liên tục.

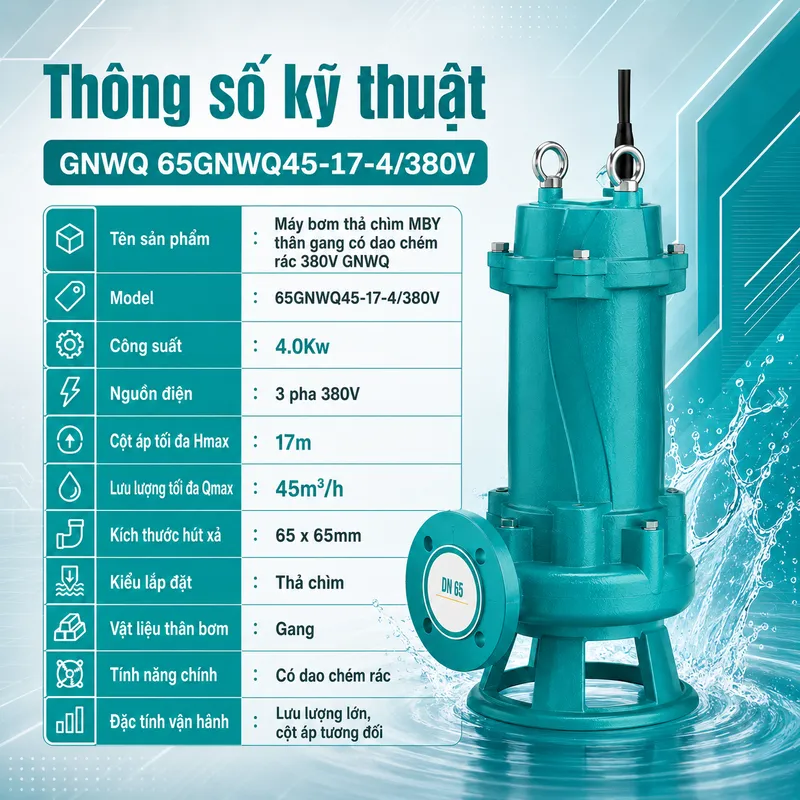

Bảng thông số kỹ thuật 65GNWQ45-17-4/380V

Lưu ý kỹ thuật: Hmax 17m và Qmax 45m³/h là các thông số cực đại tại những điểm vận hành khác nhau. Máy không đạt đồng thời cột áp tối đa và lưu lượng tối đa trong cùng một điều kiện.

Quy trình lắp đặt và chạy thử tại công trình

Trước khi thả máy, đơn vị thi công cần kiểm tra hố gom, đường ống, dây treo, dây điện và vị trí van. Khu vực đặt máy phải sạch vật cứng và đủ không gian để dòng nước đi vào ổn định.

Sau khi đấu nối, cần kiểm tra điện trở cách điện, thứ tự pha và chiều quay. Máy phải được nâng hạ bằng xích, dây cáp hoặc tay quai phù hợp, tuyệt đối không kéo bằng dây điện.

Trong lần chạy thử, cần theo dõi dòng điện, tiếng ồn, độ rung, mực nước và lượng nước tại điểm xả. Nếu lưu lượng thấp bất thường, phải kiểm tra chiều quay, trạng thái van, đường ống và phần hút.

Hệ thống chỉ nên được bàn giao sau khi phao hoặc cảm biến hoạt động đúng, tủ điện ngắt bảo vệ bình thường và máy không xuất hiện rung hoặc tiếng kêu bất thường.

Khi nào nên bố trí hai máy trong cùng hố gom?

Với công trình có lượng nước thay đổi lớn hoặc yêu cầu không được gián đoạn, phương án hai máy thường an toàn hơn một máy duy nhất. Hai thiết bị có thể vận hành luân phiên để phân bổ số giờ hoạt động.

Khi mực nước tăng nhanh, máy thứ hai có thể được cài đặt khởi động hỗ trợ. Cách này giúp tăng khả năng thoát nước trong thời điểm cao điểm và tạo dự phòng khi một máy cần bảo trì.

Dung tích hố, vị trí phao và đường ống chung phải được tính toán đồng bộ. Không nên lắp thêm máy nhưng giữ nguyên tuyến xả quá nhỏ vì sẽ làm tăng tổn thất và hạn chế tổng lưu lượng.

Phương án một hay hai máy cần được quyết định dựa trên lưu lượng đầu vào, mức độ quan trọng của công trình và thời gian cho phép khi hệ thống dừng.

Liên hệ Máy Bơm Nước Long Diệp để triển khai đúng phương án thi công

Máy bơm thả chìm MBY thân gang có dao chém rác 380V GNWQ 65GNWQ45-17-4/380V phù hợp với công trình cần lưu lượng lớn, cột áp tương đối, đường ống 65mm và khả năng hỗ trợ xử lý rác mềm. Hiệu quả thực tế phụ thuộc vào thiết kế hố gom, tuyến ống, tủ điện và quy trình nghiệm thu.

Hãy liên hệ maybomnuoclongdiep để đội ngũ kỹ thuật của Máy Bơm Nước Long Diệp hỗ trợ tính tổng cột áp, xác định lưu lượng tại điểm xả và tư vấn phương án lắp đặt sát với điều kiện công trình. Thi công đồng bộ ngay từ đầu sẽ giúp hệ thống thoát nước ổn định, thuận tiện bảo trì và hạn chế chi phí sửa đổi về sau.
