Máy bơm thả chìm đứng MBY 380V thân gang L1 hàng tiêu chuẩn 80QY40-84/3-15/380V

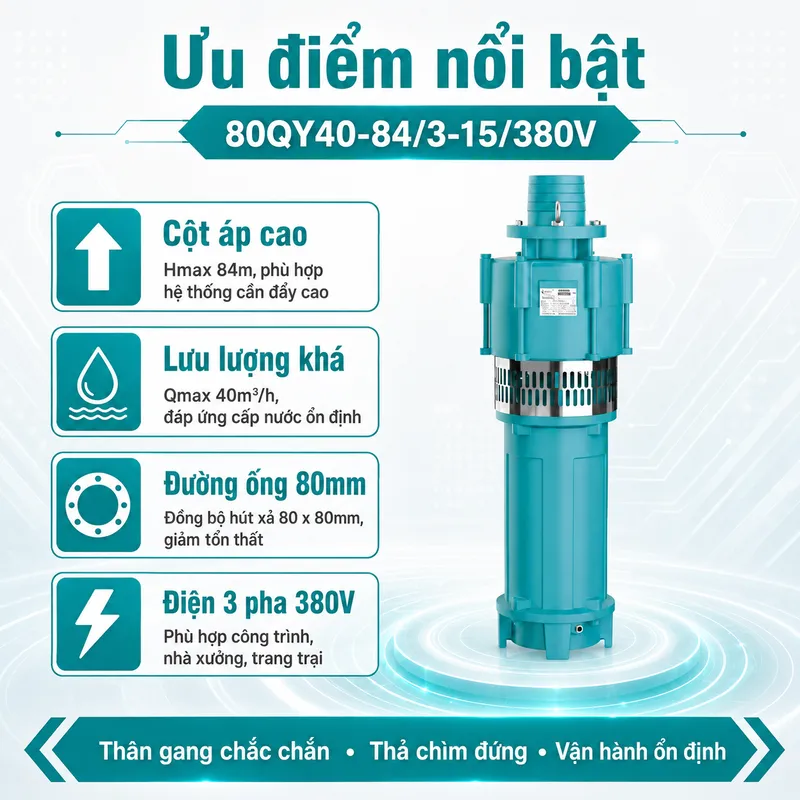

Máy bơm thả chìm đứng MBY 380V thân gang L1 hàng tiêu chuẩn 80QY40-84/3-15/380V là model sử dụng điện 3 pha, hướng đến các công trình cần đưa nước lên cao nhưng vẫn phải duy trì lưu lượng ở mức khá. Máy có công suất 15Kw, cột áp tối đa 84m, lưu lượng tối đa 40m³/h và kích thước hút xả 80 x 80mm.

Dưới góc nhìn của đơn vị thi công, đây là model cần được xem xét đồng bộ từ khâu khảo sát hiện trường đến thiết kế đường ống, tủ điện, vị trí nâng hạ và chạy thử. Với đặc tính cột áp cao kết hợp lưu lượng tương đối lớn, 80QY40-84/3-15/380V phù hợp với bể sâu, địa hình dốc, tuyến ống dài hoặc hệ thống cấp nước có nhiều tổn thất. Hiệu quả thực tế phụ thuộc không chỉ vào máy mà còn vào chất lượng thi công toàn bộ hệ thống.

Khảo sát hiện trường trước khi lựa chọn máy

Trước khi chốt model, đơn vị thi công cần đo chính xác cao độ từ mực nước thấp nhất đến điểm xả. Đây là phần cột áp tĩnh của hệ thống và là dữ liệu đầu tiên để đánh giá máy có đủ khả năng đưa nước lên hay không.

Ngoài độ cao, cần ghi nhận chiều dài đường ống, số lượng co nối, van khóa, van một chiều và các đoạn thay đổi tiết diện. Những thành phần này tạo ra tổn thất ma sát, làm tổng cột áp thực tế cao hơn chiều cao đo trực tiếp.

Nếu chỉ căn cứ vào Hmax 84m mà bỏ qua tổn thất đường ống, lưu lượng tại đầu xả có thể thấp hơn nhiều so với dự kiến. Vì vậy, đơn vị thi công nên lập sơ đồ tuyến ống và tính tổng cột áp trước khi đưa máy vào công trình.

Hmax 84m đáp ứng những công trình nào?

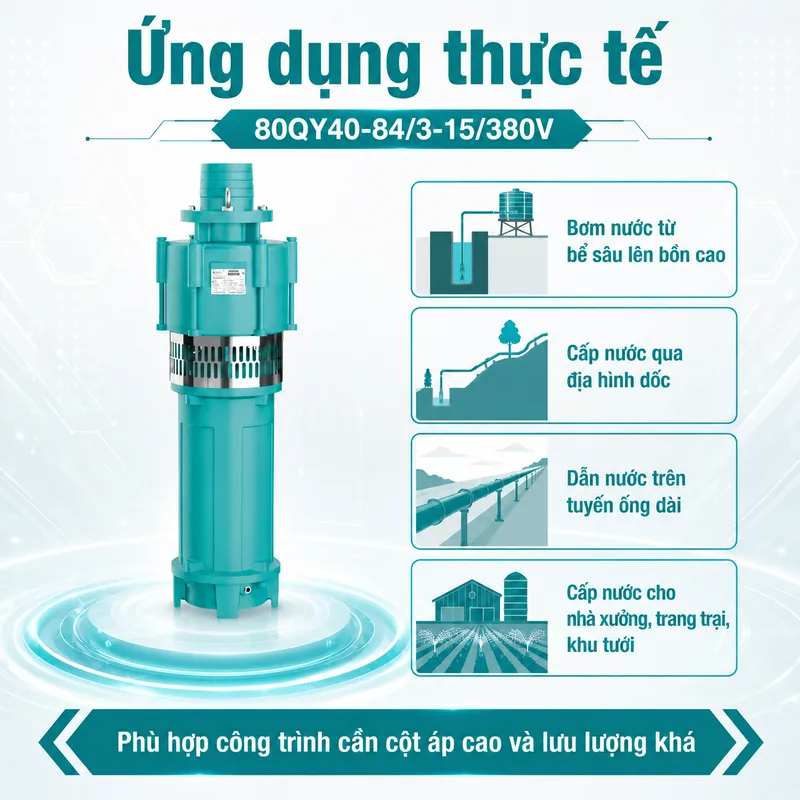

Hmax 84m là cột áp tối đa mà máy đạt được tại một điểm vận hành nhất định. Thông số này cho thấy model phù hợp với các hệ thống có độ chênh tương đối lớn, chẳng hạn bơm nước từ bể thấp lên bồn cao, cấp nước qua địa hình dốc hoặc dẫn nước trên tuyến dài.

Tuy nhiên, Hmax 84m không phải chiều cao vận hành lý tưởng. Khi tổng cột áp tiến gần giá trị cực đại, lưu lượng đầu ra sẽ giảm mạnh.

Trong thi công thực tế, nên lựa chọn điểm làm việc có khoảng dự phòng hợp lý. Khoảng dự phòng giúp hệ thống duy trì lượng nước ổn định hơn khi đường ống phát sinh thêm phụ kiện, mực nước nguồn thay đổi hoặc tuyến ống xuống cấp theo thời gian.

Qmax 40m³/h có đáp ứng tiến độ cấp nước không?

Qmax 40m³/h tương đương khoảng 40.000 lít nước mỗi giờ tại vùng đạt lưu lượng cực đại. Đây là mức lưu lượng khá, phù hợp với nhu cầu cấp nước cho bể chứa, trang trại, khu tưới, nhà xưởng hoặc các công trình cần bơm theo chu kỳ.

Đơn vị thi công cần xác định dung tích bể và thời gian mong muốn để làm đầy. Tuy nhiên, không nên lấy dung tích bể chia trực tiếp cho 40m³/h vì lưu lượng thực tế còn phụ thuộc vào cột áp.

Nếu tổng cột áp của công trình ở mức cao, lượng nước tại đầu xả sẽ thấp hơn Qmax. Muốn tính tiến độ bơm sát thực tế, cần đối chiếu tổng cột áp với đường đặc tính của máy.

Hmax 84m và Qmax 40m³/h không đạt đồng thời

Hmax 84m và Qmax 40m³/h là hai giá trị cực đại nằm ở những vùng vận hành khác nhau. Máy không vừa đạt đầy đủ cột áp 84m vừa duy trì đủ lưu lượng 40m³/h trong cùng một điều kiện.

Khi cột áp tăng, lưu lượng đầu ra giảm. Ngược lại, Qmax thường đạt được khi lực cản của hệ thống ở mức thấp. Đây là đặc tính bình thường của máy bơm ly tâm.

Hmax và Qmax không đạt đồng thời. Đơn vị thi công cần sử dụng điểm làm việc thực tế để tính lưu lượng, chọn đường ống và xác định thời gian vận hành. Nếu chưa có đường đặc tính, hai thông số cực đại chỉ nên dùng để định hướng lựa chọn ban đầu.

Công suất 15Kw cần được khai thác đúng tải

Công suất 15Kw cung cấp năng lượng để máy tạo ra đặc tính Hmax 84m và Qmax 40m³/h tại các điểm thử nghiệm tương ứng. Model này được thiết kế theo hướng cân bằng giữa khả năng tạo áp cao và lượng nước khá.

Hai máy cùng công suất 15Kw vẫn có thể khác nhau rõ rệt về lưu lượng và cột áp. Một model thiên về lưu lượng có thể chuyển nhiều nước hơn nhưng không đẩy cao bằng 80QY40-84/3-15/380V.

Trong thi công, không nên lựa chọn chỉ theo số Kw. Máy cần được đối chiếu với tổng cột áp và lưu lượng thực tế. Nếu điểm làm việc không phù hợp, thiết bị có thể tiêu thụ điện nhưng vẫn không đạt lượng nước yêu cầu.

Ký hiệu “/3” trong model cần được xác nhận đúng

Phần “/3” thuộc quy ước đặt tên model của nhà sản xuất. Không nên tự động kết luận đây là số tầng cánh hoặc số cấp bơm khi chưa có catalogue hay tài liệu xác nhận chính thức.

Trong hồ sơ thi công, cần ghi đầy đủ model 80QY40-84/3-15/380V để tránh nhầm với những phiên bản có công suất, cột áp hoặc cấu hình khác.

Nếu công trình yêu cầu hồ sơ nghiệm thu chi tiết, đơn vị thi công nên đối chiếu catalogue để xác nhận số tầng cánh, vật liệu cánh, kiểu làm kín, dòng điện định mức và các thông tin cấu tạo liên quan.

Thi công đường ống 80 x 80mm như thế nào?

Máy có kích thước hút xả 80 x 80mm. Tuyến ống nên được lựa chọn đồng bộ với kích thước này để hạn chế tổn thất ma sát và duy trì lưu lượng ổn định.

Nếu thu nhỏ đường ống quá nhiều, vận tốc dòng nước tăng, lực cản lớn hơn và cột áp bị tiêu hao trên tuyến. Điều này làm lượng nước tại điểm xả giảm, máy phải chạy lâu hơn và khó đạt tiến độ cấp nước.

Đường đẩy cần có giá đỡ riêng, không để toàn bộ trọng lượng đường ống tác động trực tiếp lên đầu xả. Các đoạn ống đứng phải được cố định chắc chắn nhằm hạn chế rung và ứng suất lên thân máy.

Van một chiều nên được lắp để hạn chế nước chảy ngược khi máy dừng. Van khóa cần bố trí tại vị trí thuận tiện để cô lập tuyến khi bảo dưỡng. Với hệ thống cột áp cao, ống, van và phụ kiện phải có cấp chịu áp phù hợp.

Bố trí vị trí đặt máy thả chìm đứng

Máy làm việc trực tiếp trong nước nên không cần đường hút dài như bơm đặt cạn. Cách lắp này giúp hạn chế lọt khí, mất nước mồi và tình trạng khó hút nước sau thời gian dừng.

Thiết bị phải được đặt hoặc treo đúng phương đứng, không nghiêng và không để phần hút bị vùi trong bùn cặn. Nếu bể có nhiều cặn lắng, cần làm sạch đáy hoặc bố trí khung đỡ để nâng máy lên một khoảng hợp lý.

Khi nâng hạ, đơn vị thi công phải sử dụng xích, dây cáp hoặc khung nâng riêng. Tuyệt đối không kéo hoặc treo máy bằng dây điện vì có thể làm hỏng lớp cách điện và gây rò điện.

Vị trí lắp cũng cần đủ không gian để kéo máy lên kiểm tra. Không nên đặt thiết bị tại khu vực khiến việc bảo trì phải tháo dỡ toàn bộ đường ống hoặc kết cấu xung quanh.

Lựa chọn nguồn nước phù hợp với thân gang

Thân gang tạo kết cấu chắc chắn cho cụm bơm, thích hợp với hệ thống cấp nước và chuyển nước thông thường. Tuy nhiên, máy nên làm việc với nước sạch hoặc nước tương đối sạch, ít cặn.

Nguồn nước có nhiều cát, bùn đặc hoặc vật rắn có thể làm mài mòn các chi tiết thủy lực, khiến cột áp và lưu lượng giảm theo thời gian. Khi thi công tại ao hoặc bể có cặn, cần bố trí vùng lắng hoặc đặt máy cách đáy.

Không nên sử dụng thiết bị cho nước biển, hóa chất ăn mòn mạnh, nước thải đặc, rác lớn hoặc sợi dài khi chưa có xác nhận kỹ thuật. Đây không phải dòng chuyên xử lý nước thải chứa nhiều tạp chất.

Việc xác định đúng môi trường nước từ đầu giúp đơn vị thi công tránh chọn sai thiết bị và hạn chế tranh chấp về hiệu quả vận hành sau bàn giao.

Thi công tủ điện 380V và hệ thống bảo vệ

80QY40-84/3-15/380V sử dụng nguồn điện 3 pha 380V, không đấu trực tiếp vào điện dân dụng 220V. Hạ tầng điện cần được chuẩn bị phù hợp với động cơ công suất 15Kw.

Tủ điều khiển phải có aptomat, bảo vệ quá tải, chống mất pha, chống rò và hệ thống tiếp địa đúng kỹ thuật. Dây dẫn cần được chọn theo công suất, dòng làm việc, chiều dài tuyến điện và điều kiện lắp đặt.

Trước khi thả máy xuống nước, kỹ thuật viên cần đo điện trở cách điện, kiểm tra thứ tự pha và xác nhận chiều quay động cơ. Nếu chiều quay sai, máy vẫn có thể chạy nhưng cột áp và lưu lượng sẽ giảm rõ rệt.

Hệ thống có mực nước thay đổi nên bổ sung cảm biến hoặc tủ điều khiển tự động để hạn chế chạy khô. Đây là hạng mục quan trọng giúp bảo vệ động cơ và giảm thao tác thủ công.

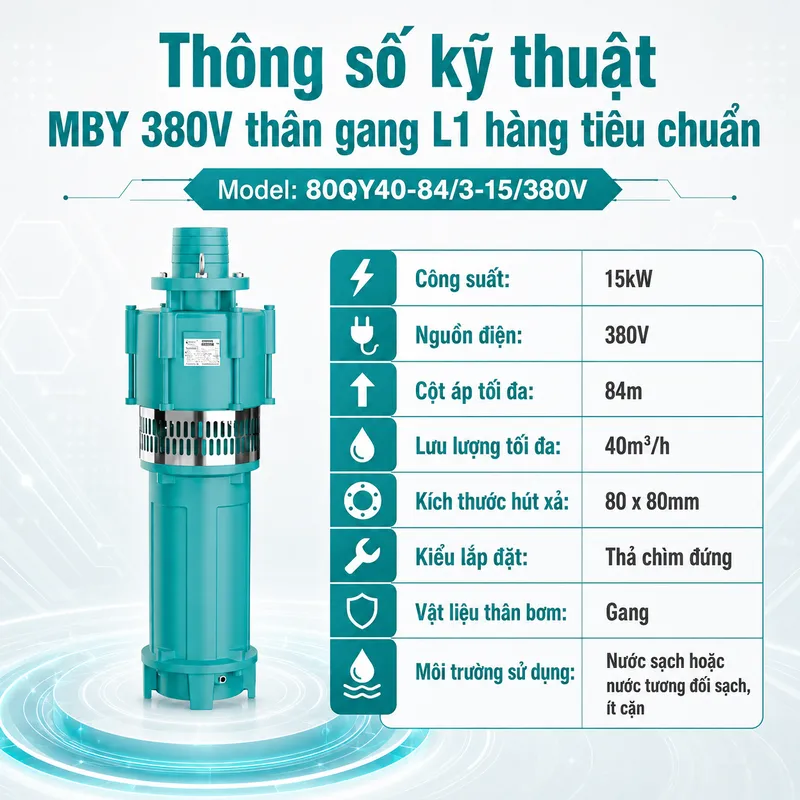

Bảng thông số kỹ thuật 80QY40-84/3-15/380V

Lưu ý kỹ thuật: Hmax 84m và Qmax 40m³/h là các thông số cực đại tại những điểm vận hành khác nhau. Máy không đạt đồng thời cột áp tối đa và lưu lượng tối đa trong cùng một điều kiện làm việc.

Quy trình chạy thử và nghiệm thu tại công trình

Trước khi chạy thử, đơn vị thi công cần kiểm tra vị trí máy, độ chắc chắn của dây treo, tình trạng van, mối nối đường ống và hệ thống điện. Máy phải được ngập nước phù hợp, không để đầu hút nằm trong lớp cặn.

Khi khởi động, cần xác nhận chiều quay và theo dõi dòng điện, tiếng ồn, độ rung cùng lượng nước tại đầu xả. Nếu nước ra yếu bất thường, nên kiểm tra thứ tự pha, van khóa, đường ống và tổng cột áp trước khi kết luận thiết bị có vấn đề.

Trong quá trình nghiệm thu, nên ghi nhận dòng điện thực tế, thời gian bơm, lưu lượng tại điểm xả và trạng thái hoạt động của các thiết bị bảo vệ. Những dữ liệu này là cơ sở để bàn giao và theo dõi về sau.

Trước khi kéo máy lên hoặc thực hiện bảo dưỡng, phải ngắt hoàn toàn nguồn điện. Công việc đấu nối, đo cách điện và xử lý sự cố cần do kỹ thuật viên có chuyên môn thực hiện.

Liên hệ Máy Bơm Nước Long Diệp để triển khai công trình đúng kỹ thuật

Máy bơm thả chìm đứng MBY 380V thân gang L1 hàng tiêu chuẩn 80QY40-84/3-15/380V phù hợp với công trình cần cột áp cao, lưu lượng khá, đường ống 80mm và nguồn điện 3 pha. Hiệu quả của máy phụ thuộc trực tiếp vào khảo sát hiện trường, thiết kế tuyến ống, tủ điện và chất lượng thi công.

Hãy liên hệ maybomnuoclongdiep để đội ngũ kỹ thuật của Máy Bơm Nước Long Diệp hỗ trợ tính tổng cột áp, xác định lưu lượng tại điểm xả và xây dựng phương án lắp đặt sát với công trình. Thi công đồng bộ ngay từ đầu sẽ giúp hệ thống vận hành ổn định, thuận tiện nghiệm thu và hạn chế chi phí sửa đổi sau bàn giao.
