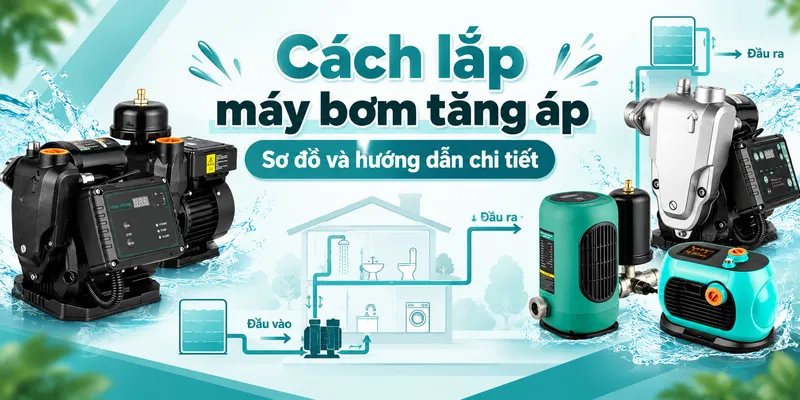

Cách lắp máy bơm tăng áp: Sơ đồ và hướng dẫn chi tiết

Cách lắp máy bơm tăng áp ảnh hưởng trực tiếp đến khả năng tạo áp, độ ổn định của dòng nước và tuổi thọ thiết bị. Một máy bơm được chọn đúng công suất nhưng lắp sai chiều nước, đường hút bị hở, bố trí quá nhiều co nối hoặc chạy khi chưa có nước vẫn có thể hoạt động không ổn định, rung ồn hoặc đóng ngắt liên tục.

Với hệ thống gia đình, máy tăng áp thường được lắp sau bồn chứa hoặc trên đường cấp nước chính trước khi phân phối đến vòi sen, máy giặt, bình nóng lạnh và các thiết bị sử dụng nước. Tuy nhiên, vị trí cụ thể còn phụ thuộc loại bơm, nguồn nước và cấu tạo hệ thống.

Bài viết dưới đây hướng dẫn từng bước từ chọn vị trí, bố trí sơ đồ đường ống, lắp van, kết nối điện, mồi nước đến chạy thử, đồng thời chỉ ra những lỗi thường gặp cần tránh.

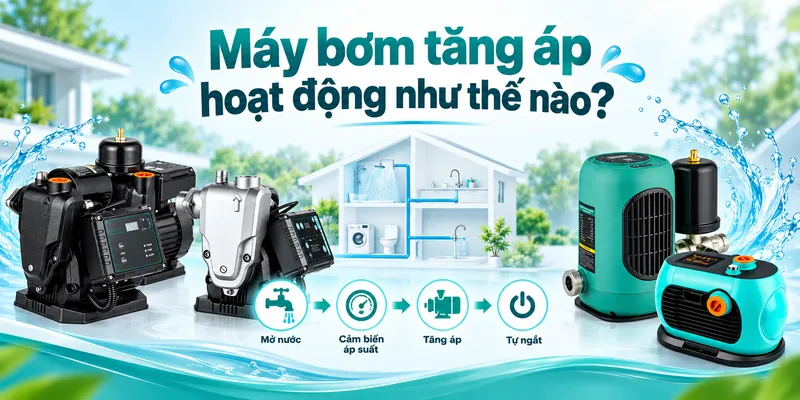

Máy bơm tăng áp hoạt động như thế nào?

Máy bơm tăng áp được sử dụng khi hệ thống đã có nguồn nước nhưng áp lực tại điểm sử dụng chưa đáp ứng nhu cầu.

Tùy cấu tạo, máy có thể khởi động dựa trên:

• Thay đổi áp suất trong đường ống.
• Phát hiện dòng nước.
• Công tắc áp suất.
• Bộ điều khiển điện tử.
• Biến tần kết hợp cảm biến áp suất.

Khi mở vòi, áp suất trong đường ống giảm hoặc xuất hiện dòng chảy. Bộ điều khiển nhận biết trạng thái này và kích hoạt máy. Khi đóng vòi, máy sẽ dừng theo nguyên lý điều khiển của từng model.

Do đó, cách lắp không chỉ liên quan đến hai đầu hút – xả mà còn phải bảo đảm nguồn nước đầu vào, chiều dòng chảy và điều kiện vận hành phù hợp với thiết kế của máy.

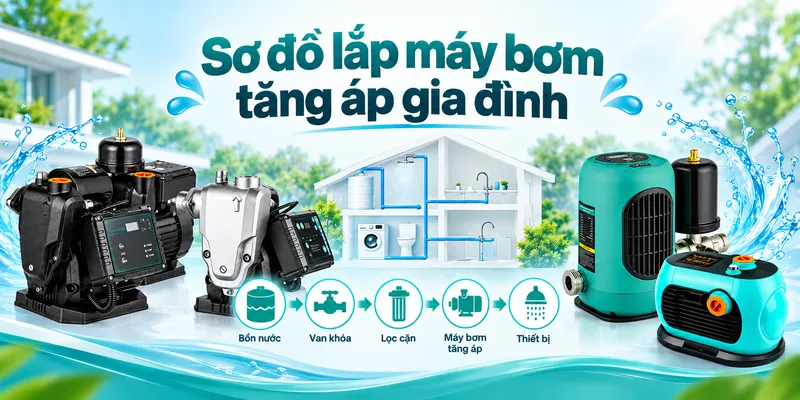

Sơ đồ lắp máy bơm tăng áp gia đình

Một hệ thống tăng áp lấy nước từ bồn chứa có thể hình dung theo sơ đồ cơ bản:

Bồn nước → Van khóa → Bộ lọc nếu cần → Máy bơm tăng áp → Van khóa → Đường ống phân phối → Vòi sen/máy giặt/bình nóng lạnh

Nếu hệ thống cần van một chiều ngoài, vị trí lắp phải căn cứ vào cấu tạo của máy và hướng dẫn nhà sản xuất.

Không nên mặc định lắp thêm nhiều van một chiều vì một số dòng máy đã có bộ phận chống chảy ngược hoặc yêu cầu bố trí khác.

Sơ đồ tăng áp toàn nhà

Bồn chứa
↓
Van khóa
↓
Lọc cặn
↓
Máy bơm tăng áp
↓
Đường ống chính
↓
Các nhánh cấp nước
↙ ↓ ↘
Vòi sen – Máy giặt – Chậu rửa

Cách bố trí này phù hợp khi nhiều thiết bị trong nhà đều gặp tình trạng áp lực nước thấp.

Sơ đồ tăng áp cục bộ

Nếu chỉ một thiết bị hoặc một khu vực bị yếu nước, có thể bố trí:

Nguồn nước → Máy bơm tăng áp → Thiết bị cần tăng áp

Ví dụ:

Bồn nước → Máy tăng áp → Vòi sen

hoặc:

Bồn nước → Máy tăng áp → Máy giặt

Giải pháp tăng áp cục bộ có thể sử dụng máy công suất nhỏ hơn nếu lưu lượng và cột áp của model đáp ứng đúng nhu cầu.

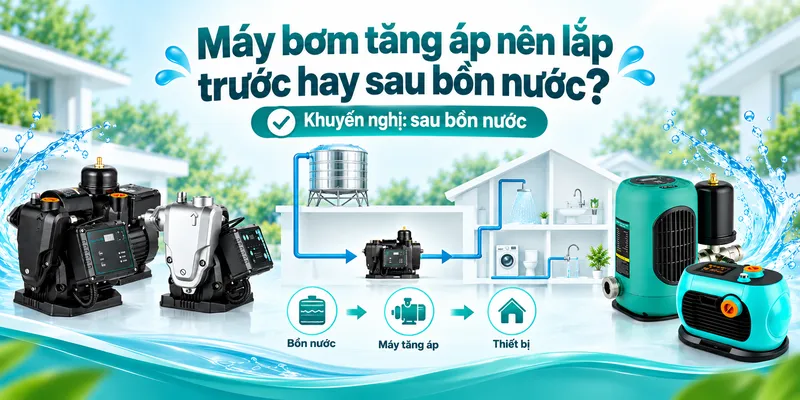

Máy bơm tăng áp nên lắp trước hay sau bồn nước?

Trong hệ thống gia đình sử dụng bồn chứa trên mái hoặc bồn trung gian, máy tăng áp thường được bố trí sau bồn nước, tức trên đường ống đưa nước từ bồn đến các thiết bị.

Nguyên nhân là bơm tăng áp cần có nguồn nước đầu vào phù hợp để tạo thêm áp lực cho đường ống.

Sơ đồ điển hình:

Bồn nước → Máy tăng áp → Thiết bị sử dụng

Không nên nhầm bơm tăng áp với máy làm nhiệm vụ đưa nước từ bể ngầm lên bồn.

Nếu mục đích là:

Bể ngầm → bơm → bồn mái

thì cần lựa chọn máy bơm gia đình theo lưu lượng và cột áp cần thiết, thay vì mặc định sử dụng một máy tăng áp.

Trường hợp nguồn nước, máy bơm và thiết bị được bố trí khác với sơ đồ thông thường, cần kiểm tra hướng dẫn của model trước khi lắp.

Chuẩn bị gì trước khi lắp máy bơm tăng áp?

Trước khi thi công, nên kiểm tra đầy đủ máy và hệ thống đường ống.

Vật tư thường cần

Tùy công trình, các vật tư có thể gồm:

• Máy bơm tăng áp.
• Van khóa.
• Van một chiều nếu hệ thống yêu cầu.
• Lọc rác hoặc lọc cặn.
• Cút nối.
• Rắc co.
• Ống nước.
• Băng tan hoặc vật liệu làm kín ren.
• Dây điện phù hợp.
• CB hoặc thiết bị bảo vệ điện phù hợp.
• Bệ hoặc giá cố định máy.

Nên ưu tiên sử dụng rắc co gần máy để thuận tiện khi cần tháo thiết bị kiểm tra hoặc bảo trì.

Kiểm tra thông số máy

Trước khi lắp cần xác định:

Thông số	Nội dung cần kiểm tra
Nguồn điện	220V hoặc theo đúng nhãn máy
Công suất	Phù hợp hệ thống
Lưu lượng	Đáp ứng số điểm dùng nước
Cột áp	Đủ áp lực tại điểm xa/cao
Đầu hút	Phù hợp kích thước đường ống
Đầu xả	Phù hợp kích thước đường ống
Chiều dòng nước	Theo ký hiệu trên thân máy
Điều kiện lắp	Khô ráo, thông thoáng theo hướng dẫn

Không nên tự ý thu nhỏ đường ống quá nhiều so với đầu hút – xả của máy vì có thể làm tăng tổn thất áp suất và giảm lưu lượng.

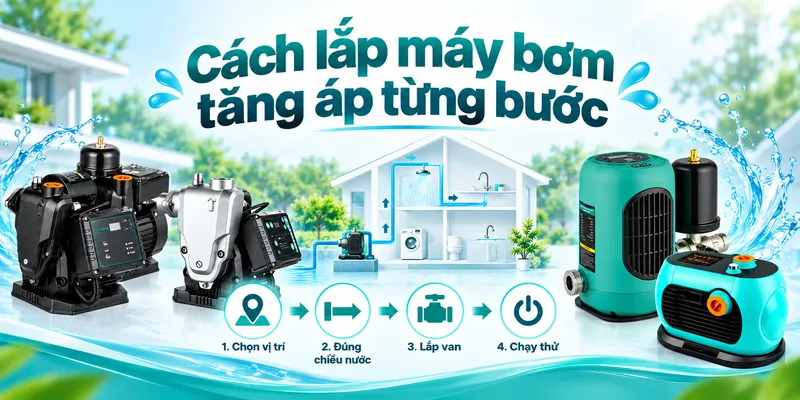

Cách lắp máy bơm tăng áp từng bước

Bước 1: Chọn vị trí đặt máy

Đặt máy ở nơi bằng phẳng, chắc chắn và thuận tiện cho việc kiểm tra.

Với loại máy không được thiết kế sử dụng ngoài trời trực tiếp, vị trí lắp nên:

• Có mái che.
• Hạn chế mưa tạt.
• Không bị ngập.
• Thông thoáng.
• Có khoảng trống để bảo trì.

Không nên treo máy tự do trên đường ống nếu thiết kế máy yêu cầu cố định trên bệ.

Bệ máy chắc chắn cũng giúp hạn chế rung truyền sang đường ống và kết cấu nhà.

Bước 2: Xác định chiều nước vào – ra

Trên thân máy thường có ký hiệu hoặc mũi tên chỉ chiều dòng chảy.

Đầu nước từ bồn hoặc nguồn cấp phải nối vào đầu hút/inlet, còn đầu dẫn đến thiết bị sử dụng nối với đầu xả/outlet.

Lắp ngược chiều có thể khiến máy không tạo được áp hoặc bộ điều khiển hoạt động không đúng.

Vì vậy, cần kiểm tra kỹ ký hiệu trước khi siết các đầu nối.

Bước 3: Lắp van khóa

Nên bố trí van khóa ở vị trí phù hợp để có thể cô lập máy khi bảo trì.

Sơ đồ đơn giản:

Nguồn nước → Van khóa → Máy bơm → Van khóa → Hệ thống

Khi cần tháo máy, chỉ cần đóng van thay vì phải xả toàn bộ nước trong hệ thống.

Bước 4: Lắp lọc cặn nếu nguồn nước cần thiết

Nếu nguồn nước có khả năng mang theo cát, cặn hoặc tạp chất, có thể bố trí lọc trước đầu vào của máy theo yêu cầu hệ thống.

Lọc giúp hạn chế dị vật đi vào buồng bơm hoặc các bộ phận điều khiển.

Tuy nhiên, bộ lọc cũng tạo thêm tổn thất áp suất nếu bị bẩn. Vì vậy phải chọn kích thước phù hợp và vệ sinh định kỳ.

Bước 5: Xử lý van một chiều đúng vị trí

Van một chiều giúp hạn chế dòng nước chảy ngược.

Tuy nhiên, không phải hệ thống nào cũng cần bổ sung van một chiều ngoài tại cùng một vị trí. Một số máy có cấu tạo điều khiển hoặc van tích hợp riêng.

Nếu cần lắp van, phải bảo đảm:

• Đúng chiều mũi tên trên van.
• Kích thước phù hợp đường ống.
• Không tạo nút thắt không cần thiết.
• Vị trí đúng với sơ đồ của nhà sản xuất.

Nếu máy lấy nước từ nguồn thấp qua đường hút, cấu hình van chân hoặc van một chiều lại có yêu cầu khác so với bơm tăng áp sau bồn.

Bước 6: Kết nối đường ống

Khi nối ống, cần bảo đảm các mối nối kín nước.

Đặc biệt ở phía hút, rò rỉ hoặc lọt khí có thể khiến máy:

• Không lên nước.
• Tạo áp yếu.
• Có tiếng bất thường.
• Đóng ngắt không ổn định.

Không nên để trọng lượng hoặc lực xoắn của cả đường ống tác động trực tiếp lên đầu nối của máy.

Đồng thời nên hạn chế:

• Quá nhiều co 90°.
• Thu nhỏ đường ống ngay sát máy.
• Đường ống ngoằn ngoèo không cần thiết.

Các yếu tố này đều làm tăng tổn thất thủy lực.

Bước 7: Mồi nước nếu model yêu cầu

Đây là bước đặc biệt quan trọng với nhiều dòng máy.

Trước khi khởi động, cần bảo đảm buồng bơm và đường cấp nước ở trạng thái phù hợp theo hướng dẫn của nhà sản xuất.

Không để máy chạy khô nếu model không được thiết kế cho điều kiện đó.

Chạy khô có thể làm nhiệt độ tại phớt tăng nhanh và ảnh hưởng đến các chi tiết bên trong máy.

Các sản phẩm tăng áp điện tử trên Long Diệp cũng khuyến nghị kiểm tra đường hút kín và bảo đảm buồng bơm có nước trước khi khởi động.

Bước 8: Kết nối nguồn điện

Chỉ cấp điện sau khi hoàn tất đường nước.

Nguồn điện phải đúng điện áp ghi trên nhãn máy.

Đối với hệ thống điện, cần:

• Có thiết bị đóng cắt phù hợp.
• Có bảo vệ quá dòng/rò điện theo thiết kế hệ thống.
• Nối đất nếu thiết bị yêu cầu.
• Giữ đầu nối điện tránh nước và độ ẩm.
• Không sử dụng dây điện tiết diện không phù hợp.

Nếu không có chuyên môn về điện, nên để kỹ thuật viên hoặc thợ điện thực hiện phần đấu nối.

Không tự thay đổi sơ đồ dây của bộ điều khiển, cảm biến hoặc biến tần nếu tài liệu sản phẩm không hướng dẫn.

Bước 9: Chạy thử hệ thống

Sau khi hoàn tất lắp đặt:

1. Mở van cấp nước.
2. Kiểm tra xem máy đã có nước hay chưa.
3. Kiểm tra các mối nối.
4. Cấp điện.
5. Mở một vòi nước.
6. Quan sát máy khởi động.
7. Đóng vòi.
8. Kiểm tra máy có dừng đúng hay không.

Sau đó thử thêm nhiều điểm dùng nước để xem áp lực có đáp ứng nhu cầu thực tế.

Sau khi lắp máy bơm tăng áp cần kiểm tra gì?

Trong lần chạy đầu, nên theo dõi ít nhất các yếu tố sau:

Hiện tượng	Trạng thái cần đạt
Rò nước	Không có
Tiếng máy	Bình thường, không xuất hiện tiếng va đập bất thường
Rung	Không rung mạnh
Áp lực nước	Đáp ứng nhu cầu
Khởi động	Theo đúng cơ chế của máy
Dừng máy	Dừng đúng khi điều kiện điều khiển được đáp ứng
Đường ống	Không rung hoặc dịch chuyển mạnh
Nhiệt độ máy	Trong điều kiện vận hành cho phép

Nếu máy đóng – ngắt liên tục chỉ trong vài giây, không nên mặc định đây là hoạt động bình thường. Cần kiểm tra áp suất, rò rỉ, lưu lượng tối thiểu, van một chiều và cài đặt của bộ điều khiển.

Những lỗi thường gặp khi lắp máy bơm tăng áp

Lắp máy ngược chiều dòng nước

Đây là lỗi cơ bản nhưng có thể xảy ra nếu không kiểm tra mũi tên trên thân bơm.

Luôn xác định inlet và outlet trước khi nối ống.

Đường hút bị hở

Một khe hở nhỏ cũng có thể làm khí lọt vào hệ thống, ảnh hưởng khả năng tạo áp và sự ổn định của máy.

Cần kiểm tra:

• Ren.
• Rắc co.
• Van.
• Gioăng.
• Mối nối.

Chạy máy khi chưa có nước

Không nên bật máy để “thử xem có hút được không” khi buồng bơm chưa ở trạng thái vận hành theo yêu cầu.

Đây là một trong những lỗi có thể ảnh hưởng đến phớt và các bộ phận bên trong.

Thu nhỏ đường ống quá mức

Đường ống nhỏ làm tăng vận tốc và tổn thất.

Nếu máy có đầu 25mm nhưng hệ thống bị thu nhỏ đáng kể ngay sát bơm, lưu lượng thực tế có thể không đạt như mong muốn.

Lắp quá nhiều co nối

Mỗi co, van và đoạn thu đều tạo thêm tổn thất.

Nên thiết kế đường ống càng ngắn và trực tiếp càng tốt trong điều kiện công trình cho phép.

Chọn máy quá lớn

Máy công suất lớn không phải lúc nào cũng tốt hơn.

Nếu áp lực vượt nhu cầu, hệ thống đường ống cũ hoặc các thiết bị đầu cuối có thể phải chịu áp cao không cần thiết.

Người dùng có thể tham khảo thêm bài máy bơm nước gia đình công suất bao nhiêu trước khi chọn model.

Cách chọn máy bơm tăng áp trước khi lắp

Một hệ thống lắp đúng nhưng máy chọn sai thông số vẫn không giải quyết được vấn đề áp lực nước.

Trước khi mua nên cung cấp cho đơn vị tư vấn:

• Nguồn nước lấy từ đâu.
• Bồn nằm cao hay thấp hơn máy.
• Số tầng.
• Số phòng tắm.
• Số thiết bị có thể dùng đồng thời.
• Đường kính ống chính.
• Chiều dài đường ống.
• Áp lực mong muốn.
• Nguồn điện.

Không nên chỉ nói “nhà 3 tầng cần máy bao nhiêu W” vì số tầng chưa đủ để xác định model.

Trên website Máy Bơm Nước Long Diệp hiện có nhiều dòng bơm tăng áp từ công suất nhỏ đến các hệ thống biến tần phục vụ nhà ở và công trình. Người dùng có thể tham khảo danh mục máy bơm tăng áp và đối chiếu thông số trước khi lựa chọn.

Cách lắp máy bơm tăng áp đúng kỹ thuật cần bắt đầu từ việc xác định đúng nguồn nước và chiều dòng chảy, sau đó mới bố trí van khóa, lọc, van một chiều nếu cần, đường ống và nguồn điện. Trong quá trình lắp, cần đặc biệt chú ý giữ đường nước kín, hạn chế co nối không cần thiết và không để máy chạy khô.
